MWNODE-V1.0实现RS232/RS485和无线之间的数据透传,配合我司的无线数据透传网关,可实现终端设备和上位机之间的无线通信,而不用布线,增加了便利性。
除了可以实现数据透传外,还有两路可由上位机控制的带光耦隔离的输出端口,可作为继电器、电磁阀等执行器的控制信号。

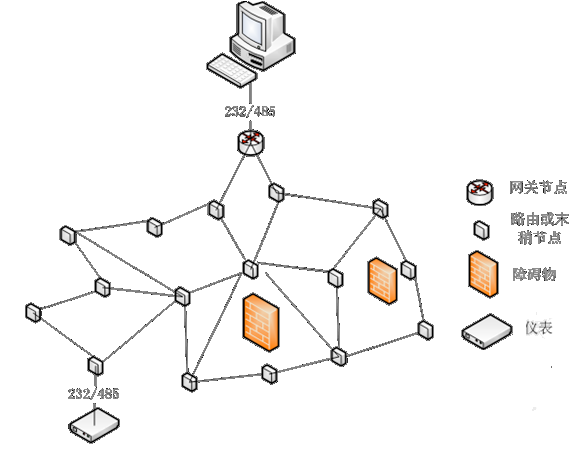

节点可以实现自组网功能,拓展图如下:

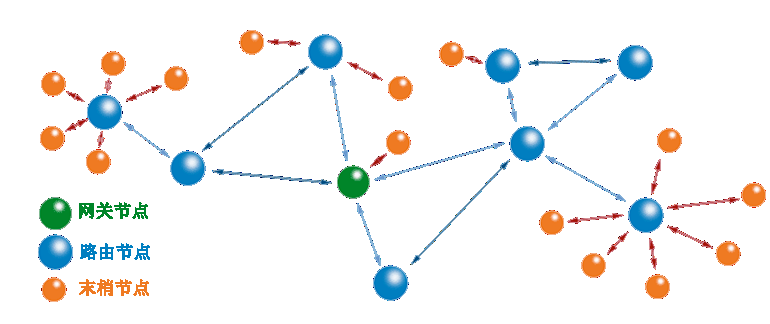

可靠通信图:
1. 电气特性
指标项目 | 最小值 | 典型值 | 最大值 | 描述 |
电源 | 9V | 12V | 16V | |
工作电流 | 100ma | |||
输出端口 | 光耦集电极开漏输出 |
2. 接口特点
2.1 电源接口
电源输入额定电压为12V,采用标准的DC-005接口。电源规格要求9-16V输入,典型工作电流100mA。
2.2 RS232接口
MWNODE-V1.0 提供1路RS-232接口,接口包含RX、TX和GND 3根信号线,TX用于发送电平信号,RX用于接收电平信号,GND用来连接地信号,对应接线端子的2、3和5,如下图所示:
通信参数为9600-N-1。
使用RS232通信时,将背部的拨码开关拨到有232指示的一边,如下图所示:
1.1 RS485接口
MWNODE-V1.0 提供1路RS-485接口,接口包含A和B 2根信号线, 对应接线端子的7和6,如下图所示:
通信参数为9600-N-1。使用RS485通信时,将背部的拨码开关拨到有485指示的一边,如下图所示:
1.2 输出端口
OUT1和OUT2分别是光耦的集电极,对应接线端子的1和4,GND1和GND2分别是光耦的地,对应接线端子的8和9,如下图所示:
1.3 无线接口
工作在国家免申请的计量频段470Mz-510MHz,发射功率可设置,最大可达100mW(20dBm),接收电流为25mA。工作电压范围2.0V-3.6V,射频调制方式为GFSK,空中波特率为19200bps,采用同步跳频通信。
