Apn-S680 网关:

组网示意图

SUB-G 433Mhz 自组网网关-南京艾伯瑞电子科技有限公司



MWGATEWAY-V1.1作为客户端,上位机作为服务器,使用的是TCP长连接。

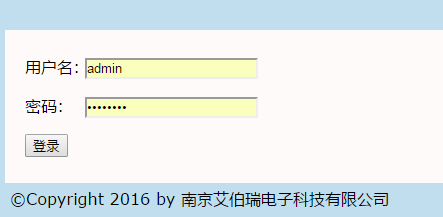

将数据透传网关通过网线与上位机相连,设置上位机的有线网口的IP为192.168.1.xxx,网关的默认IP是192.168.1.88。在浏览器中输入网关的默认IP地址,进入登录界面,用户名是admin,密码是12345678,如下图所示:

SUB-G 433Mhz 自组网网关-南京艾伯瑞电子科技有限公司

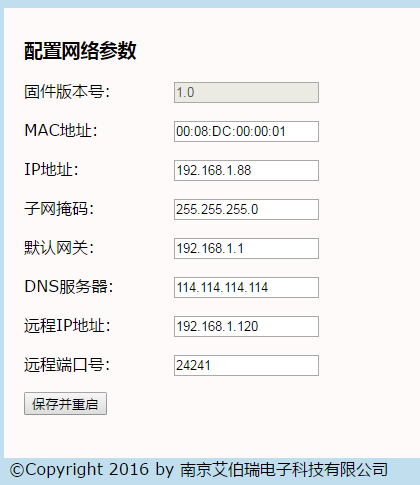

点击登录,“配置网络参数”处,设置对应的远程IP地址(服务器的IP地址)和远程端口号(服务器的端口号)后,点击保存并重启,设置完成,如下图所示:

SUB-G 433Mhz 自组网网关-南京艾伯瑞电子科技有限公司

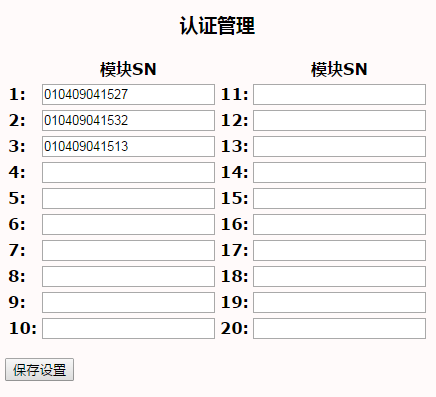

在网关中设置无线节点的SN后网关和节点才能组网通信,在“认证管理”处输入要组网通信的无线节点的SN后,点击保存设置,SN就设置好了,如下图所示:

SUB-G 433Mhz 自组网网关-南京艾伯瑞电子科技有限公司

1.    电气特性

  指标项目 最小值 典型值 最大值 描述
电源 8.5V 12V 57V
工作电流 100ma



2.    接口特点

2.1    电源接口

电源输入额定电压为12V,采用标准的DC-005接口。电源规格要求8.5-57V输入,典型工作电流100mA。

2.2    RJ45以太网接口

MWGATEWAY-V1.1 提供1路10BaseT/100Base-T标准以太网接口,采用全硬件TCP/IP协议栈,支持TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE协议,硬件协议栈不受网络攻击,安全稳定,同时有32K的字节收发缓存,极大地提高了数据的吞吐量。

2.3    无线接口

工作在国家免申请的计量频段470Mz-510MHz,发射功率可设置,最大可达100mW(20dBm),接收电流为25mA。工作电压范围2.0V-3.6V,射频调制方式为GFSK,空中波特率为19200bps,采用同步跳频通信。
